一、項目背景與核心需求
(一)項目概況
蘇州市學士中心小學作為蘇州市義務教育階段的標桿學校,校園區域涵蓋教學樓、辦公樓、多功能報告廳、科學實驗室、音樂教室等多個功能分區,分體空調設備廣泛服務于日常教學與辦公場景,是保障師生學習工作環境舒適的關鍵基礎設施。近年來,隨著 “雙減” 政策落地與智慧校園建設的深入推進,學校辦學規模持續擴大,教學活動頻次顯著增加,傳統空調管理模式的弊端日益凸顯,不僅造成能源浪費,還影響教學管理效率。為響應國家 “碳達峰、碳中和” 戰略號召,落實《江蘇省綠色校園建設評價標準》要求,打造節能型、智慧型校園樣板,蘇州市學士中心小學決定啟動空調節能智能化改造項目,引入廣州分體空調集中管理系統,通過 LoRa 轉 4G 無線通訊方案,構建科學高效的校園空調節能管理體系。
(二)傳統管理模式痛點
1. 能耗浪費突出:校園空調使用場景分散且規律特殊,教室、功能室等區域存在明顯的 “潮汐式” 使用特征。傳統模式下依賴人工操作,普遍存在放學后忘記關閉空調、課間操期間空轉、溫度設置不合理(夏季低于 24℃、冬季高于 26℃)等問題,尤其是低年級學生自主管理能力較弱,隨意調節空調或離開后未關機的現象頻發,導致大量無效能耗。多功能報告廳、實驗室等公共區域因使用頻次不穩定,“人走機不停” 的浪費問題更為嚴重。
2. 管理效率低下:空調設備分布在多個教學樓、不同樓層的教室及功能室中,傳統管理模式需安排后勤人員逐間巡查、手動操作,不僅占用大量人力成本,還存在響應滯后問題。例如,突發公開課需要調整教室溫度時,需后勤人員現場操作;課間操結束后,需逐間關閉未關機的空調,耗時費力且易遺漏。
3. 運行狀態失控:缺乏有效的監測手段,無法實時掌握每臺空調的運行參數、能耗數據及故障情況。部分空調因長期異常運行未被發現,不僅影響使用體驗,還可能因故障擴大導致設備損壞,影響教學活動連續性。同時,能耗數據無精準統計,節能工作缺乏數據支撐。
4. 安全隱患存在:小學生好奇心強,部分學生存在隨意拆卸空調遙控器、頻繁切換空調模式等行為,既可能造成設備損壞,還可能因溫度設置過低導致感冒等健康問題,傳統管理模式無法有效限制非授權操作。
5. 維護成本較高:依賴人工巡檢發現設備故障,故障定位耗時費力,維修響應不及時,導致設備維護成本居高不下,同時影響正常教學使用。
(三)核心改造需求
基于傳統管理模式的痛點,結合小學教學場景的特殊性,蘇州市學士中心小學明確了本次改造的核心需求:一是實現深度節能,通過智能控制策略減少無效能耗,降低校園運營成本,助力綠色校園建設;二是構建分級集中管控體系,支持按校區、年級、班級分級管理,適配校園管理架構,提升空調管理效率;三是完善監測與預警功能,實現運行狀態實時監控、能耗數據精準統計、故障及時預警,為節能決策與設備維護提供支撐;四是強化安全防護,限制非授權操作,避免學生誤操作導致的設備損壞或健康風險;五是保障系統穩定可靠,適配校園復雜環境(如多墻體遮擋、學生密集區域),確保長期穩定運行;六是兼容現有設備,無需大規模更換原有空調,降低改造難度與成本,避免影響正常教學。
二、技術方案設計與選型
(一)方案總體思路
本次改造項目以 “無線通訊 + 分級管控 + 校園場景適配” 為核心架構,選用廣州分體空調集中管理系統,通過 LoRa 無線通訊技術實現終端設備的數據采集與指令傳輸,借助 4G 通訊模塊完成與云端管理平臺的遠程連接,構建 “終端感知 - 通訊傳輸 - 平臺管控” 的三級智能管理體系。方案無需改變原有空調硬件結構,僅通過加裝智能控制器即可實現智能化升級,同時充分適配校園作息規律與管理模式,設置課表聯動、分級權限、安全鎖定等定制化功能,確保技術方案與校園需求深度契合。該架構采用模塊化設計,各層級設備獨立運行且協同聯動,可根據校園區域擴展需求靈活增減終端設備與網關節點,具備極強的擴展性與兼容性。
(二)核心技術選型依據
1. 通訊技術選型:考慮到校園教學樓、功能樓分布集中但墻體密集,傳統有線通訊方案存在施工復雜、影響教學環境、擴展性差等問題。LoRa 無線通訊技術作為低功耗廣域網技術的核心代表,采用擴頻調制技術,具備遠距離傳輸(無障礙環境下傳輸距離可達 3-5 公里)、強穿透性(可穿透 3-4 層鋼筋混凝土墻體)、低功耗(終端設備靜態電流僅微安級)、抗干擾能力強(采用跳頻技術規避校園 WiFi、藍牙等信號干擾)等核心優勢,完全滿足校園全覆蓋需求,即便在教學樓角落、地下室等信號遮擋區域也能保持穩定傳輸,有效解決校園場景中的信號盲區問題。結合 4G 通訊技術的廣域覆蓋與穩定傳輸特性,選用工業級 4G 模塊實現 LoRa 網關與云端平臺的遠程數據交互,該模塊支持中國移動、中國聯通、中國電信三大運營商全網通,內置雙卡槽設計提供雙重網絡保障,即便校園部分區域無有線網絡覆蓋,也能通過物聯網卡實現穩定連接,形成 “LoRa 局域網 + 4G 廣域網” 的雙重通訊保障,完美適配校園通訊環境。
2. 集中管理系統選型:廣州分體空調集中管理系統具備成熟的校園應用案例,其核心優勢在于支持分級權限管理與場景化策略配置,可精準匹配小學 “學校 - 年級 - 班級” 的三級管理架構。系統兼容市面上主流品牌的分體空調,無需改變原有設備功能,通過紅外學習與自適應技術實現無縫對接,其中紅外學習功能采用測量脈沖寬度原理,對編碼數據進行無損壓縮處理,存儲 1 個鍵碼僅需 29 個字節,壓縮比達 7:1,且能自動校準 38kHz±2kHz 的載波頻率誤差,使發送頻率誤差小于 0.5kHz,確保對不同品牌空調的控制準確率達 99% 以上。系統同時具備課表聯動、定時開關機、溫度鎖定等定制化功能,滿足校園特殊使用需求。平臺支持 PC 端、手機小程序雙重操作,界面采用扁平化設計,簡化操作流程,便于非技術背景的后勤人員與班主任快速上手,同時支持離線操作模式,網絡中斷后可本地存儲數據,網絡恢復后自動同步至云端。
3. 安全與穩定性考量:校園場景對設備安全性與穩定性要求極高,所選系統具備多重安全防護機制。權限管理采用 RBAC(基于角色的訪問控制)模型,支持細粒度權限劃分;數據傳輸采用 AES-256 加密算法,結合 VPN 安全協議(支持 GRE、PPTP、L2TP 等 7 種 VPN 客戶端)構建加密傳輸通道,防止數據泄露與篡改;操作日志采用區塊鏈?zhǔn)酱鎯?,確保所有操作行為可追溯、不可篡改。控制器采用工業級設計標準,具備防拆卸外殼(通過專用螺絲固定,配備拆卸報警傳感器)、寬電壓輸入(支持 AC85-265V 電壓范圍)、過壓過流保護等功能,適應校園復雜的用電環境;內置軟硬件看門狗機制,可自動檢測設備運行狀態,出現異常時實現自復位,確保設備長期穩定運行,平均無故障工作時間(MTBF)達 50000 小時以上。
(三)系統架構詳解

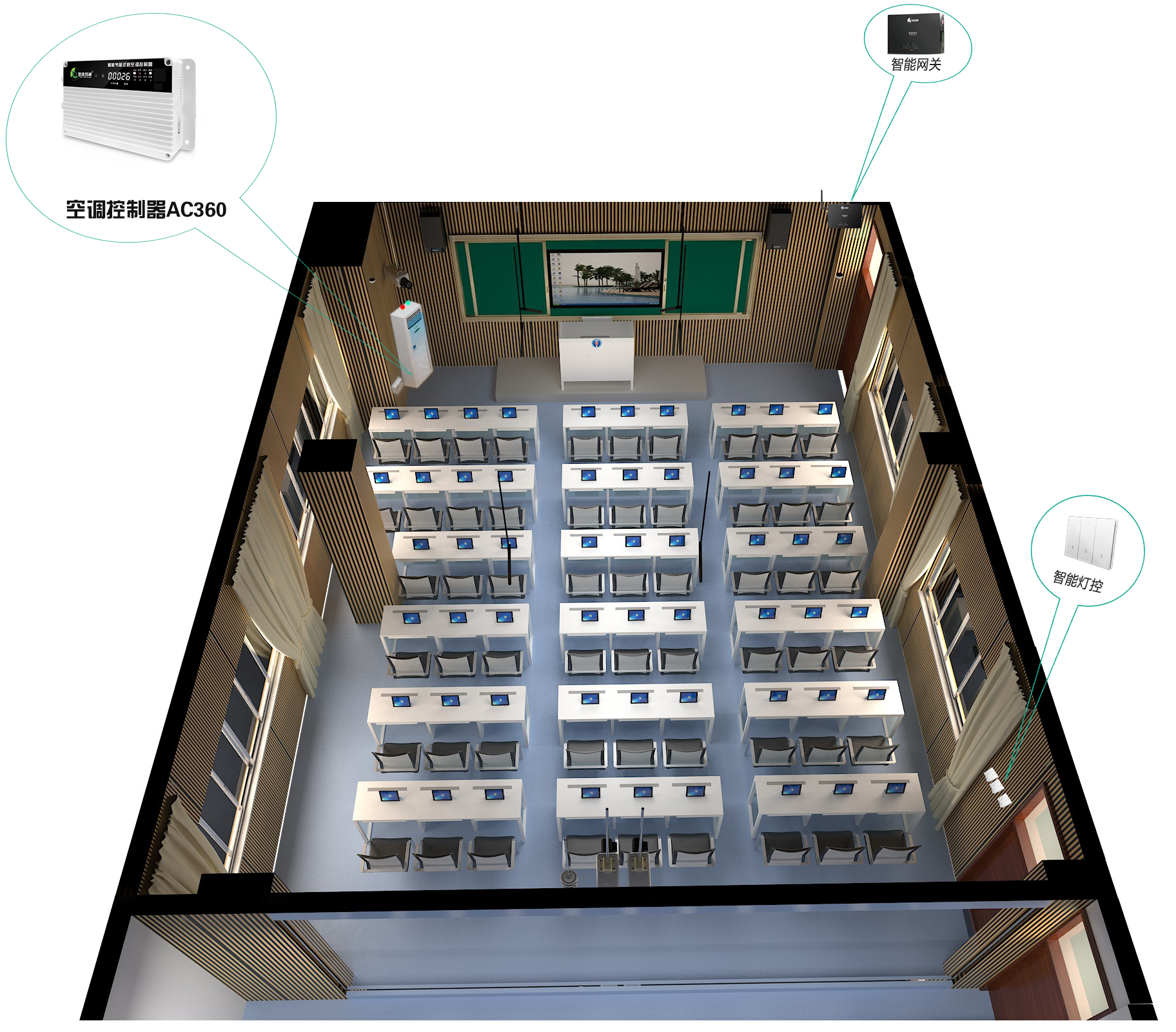

1. 終端感知層:核心設備為廣州分體空調智能控制器,作為終端感知與執行單元,其硬件配置具備高度專業性與適配性。控制器內置高精度 NTC 溫度傳感器,溫度測量范圍為 - 40℃~85℃,測量精度達 ±0.3℃,可實時采集室內環境溫度、空調運行狀態(如運行模式、風速、工作電流等)等多維度數據,采樣頻率為 1 次 / 秒,確保數據采集的實時性與準確性。控制器采用學習型紅外發射模塊,發射距離可達 8-10 米,支持 360° 全向發射,通過紅外學習功能可兼容市面上 95% 以上的紅外控制空調,無需對原有空調進行硬件改造,僅通過紅外信號對接即可實現控制??刂破髦С旨t外遙控與強制管控雙重模式,教師可通過原有遙控器正常操作,同時管理員可通過云端平臺設置強制鎖定模式,禁用遙控器調節功能,避免學生誤操作。設備采用防拆卸外殼設計,安裝高度高于 1.5 米,外殼材質為阻燃 ABS 工程塑料,具備防火、防摔、防腐蝕特性,同時配備防拆報警功能,當檢測到非法拆卸時立即向平臺推送報警信息??刂破鲀?nèi)置大容量鋰電池,斷電后可維持?jǐn)?shù)據采集與通訊功能 2 小時以上,確保斷電狀態下的設備狀態監控。
2. 通訊傳輸層:由 LoRa 網關與 4G 通訊模塊組成核心傳輸網絡,構建 “本地匯聚 + 遠程傳輸” 的雙重通訊架構。LoRa 網關采用工業級設計,支持多信道同時工作,單臺網關可接入 100-200 臺終端控制器,滿足單棟教學樓的設備接入需求。網關具備自組網與中繼轉發功能,當部分區域信號受遮擋時,周邊控制器可自動作為中繼節點,將數據轉發至網關,形成 Mesh 網絡拓撲結構,確保通訊無死角。網關內置高性能 LoRa 射頻模塊,發射功率可達 17dBm,接收靈敏度為 - 148dBm,具備極強的信號穿透能力與抗干擾能力。4G 通訊模塊作為網關與云端平臺的連接橋梁,采用工業級 4G 工業路由器方案,支持串口 DTU 功能與主流工業傳輸協議(如 Modbus、MQTT 等),可實現數據的透明傳輸與協議轉換。該模塊具備寬電壓輸入(DC9-36V)、無風扇設計、各接口帶 ESD 保護等工業級特性,可適應校園惡劣的安裝環境;內置流量監控功能與防火墻,支持 QoS 流量調控,避免網絡阻塞導致的數據丟包,確保數據傳輸?shù)姆€(wěn)定性與安全性。網關支持本地存儲功能,可緩存 10 萬條以上設備數據,當 4G 網絡中斷時自動存儲數據,網絡恢復后批量上傳,避免數據丟失。
3. 平臺管控層:云端管理平臺采用 B/S 架構設計,支持通過瀏覽器與手機小程序訪問,無需安裝專用客戶端,具備跨平臺使用特性。平臺基于云計算與大數據分析技術,采用分布式服務器集群部署,支持海量設備接入與高并發處理,單平臺可同時管理 10000 臺以上終端設備,響應延遲低于 1 秒。平臺具備五大核心功能模塊,且各模塊具備豐富的技術特性:
? 實時監控模塊:采用可視化界面設計,以校園電子地圖為基礎,直觀展示全校各區域空調的運行狀態、溫度數據、能耗情況,支持按樓棟、年級、班級分類查看,可通過顏色標識區分空調運行狀態(運行中、待機、故障),實現 “一屏掌控全??照{(diào)”。支持設備狀態實時刷新,刷新頻率為 5 秒 / 次,管理員可通過點擊地圖上的設備圖標查看詳細參數,包括實時溫度、運行時長、累計能耗、最近操作記錄等。
? 智能控制模塊:支持手動遠程控制與自動策略控制兩種模式。手動控制可實現空調開關、溫度調節、模式切換、風速調節等功能,操作指令下發后 1 秒內即可響應;自動策略控制支持按時間、溫度、場景等多維度觸發條件,可關聯校園課表設置定制化運行方案,實現 “按需供冷 / 供熱”。平臺支持策略模板創建與復用,管理員可針對不同區域(如教室、報告廳、辦公室)創建不同的控制策略,提高管理效率。
? 數據統計模塊:具備強大的數據采集與分析能力,可自動采集每臺空調的耗電量、運行時長、啟停次數等數據,生成日、周、月、年能耗報表,支持折線圖、柱狀圖、餅圖等多種可視化展示方式。平臺采用大數據分析算法,可分析能耗變化趨勢、識別高耗能區域與設備、對比不同區域的能耗差異,為節能決策提供數據支撐。數據存儲采用分布式數據庫,支持歷史數據查詢與導出,數據保留期限可達 3 年。
? 故障預警模塊:具備多維度故障檢測與預警功能,可監測空調運行異常(如壓縮機故障、溫度異常)、設備通訊中斷、電源故障等多種故障類型。當檢測到故障時,平臺立即通過短信、小程序推送、郵件等多種方式向后勤人員推送報警信息,標注故障設備位置、類型、發生時間及可能原因,支持故障等級劃分(一般故障、嚴重故障、緊急故障),并自動生成故障處理工單,跟蹤處理進度。
? 權限管理模塊:采用三級權限管理架構,按后勤主任、年級組長、班主任設置不同的操作權限。后勤主任擁有全局管控權,可配置系統參數、管理所有設備、查看全部能耗數據;年級組長可管理本年級空調設備,查看本年級能耗數據;班主任僅能操作本班空調,查看本班能耗數據,權限范圍可根據實際需求靈活配置。平臺支持操作日志記錄功能,詳細記錄所有用戶的操作行為,包括操作人、操作時間、操作內容、操作結果等,確保管理責任可追溯。
